Kunci jawaban IPA kelas 8 halaman 224-226 uji kompetensi bab 11

Snellius  mengemukakan bahwa: (1) Sinar datang garis normal, dan sinar pantul terletak pada satu  bidang datar. (2) Besar sudut datang sama dengan besar sudut pantul (∠i  = ∠r).  ∠r ∠i   Garis  normal  Sinar datang  Sinar pantul  Sumber: Dok. Kemdikbud Gambar 11.4 Proses Pemantulan Cahaya pada Cermin Datar Kemampuan kamu untuk membedakan warna, tidak terlepas dari  sifat cahaya. Cahaya yang mengenai benda sebagian akan dipantulkan  ke mata dan sebagian lagi akan diserap benda sebagai energi.

A. Pilihan Ganda

1. Fakta yang benar tentang hubungan antara cahaya dan kemampuan mata untuk melihat benda adalah ....

A. mata dapat melihat benda karena benda memiliki kemampuan menyerap cahaya yang diterima

B. mata dapat melihat benda karena benda memantulkan cahaya yang diterimanya, sehingga cahaya masuk ke mata

C. mata dapat melihat benda karena cahaya yang mengenai benda dibiaskan

D. mata dapat melihat benda karena saraf-saraf mata memiliki kemampuan untuk melihat benda, sehingga kemampuan mata untuk melihat tidak ada hubungannya dengan cahaya

Kunci Jawaban B

2. Berikut ini proses perjalanan cahaya pada mata hingga terbentuk bayangan benda adalah...

A. pupil - kornea - iris - lensa mata (cahaya membentuk bayangan) - bayangan ditangkap retina

B. pupil - iris - kornea - lensa mata (cahaya membentuk bayangan) - bayangan ditangkap retina

C. kornea- pupil - iris - lensa mata (cahaya membentuk bayangan) - bayangan ditangkap oleh retina

D. kornea - pupil - lensa mata (cahaya membentuk bayangan) - bayangan ditangkapoleh retina

Kunci Jawaban C

3. Bagian mata yang mengatur jumlah cahaya yang masuk ke dalam mata adalah ....

A. iris

B. pupil

C. kornea

D. saraf mata

Kunci Jawaban A

4. Edo menderita miopi sehingga dia tidak dapat melihat benda yang berada pada jarak jauh dengan jelas. Jenis lensa untuk membantu penglihatan Edo adalah ....

A. lensa tipis

B. lensa ganda

C. lensa cekung

D. lensa cembung

Kunci Jawaban C

5. Pelangi merupakan salah satu peristiwa yang menunjukkan bahwa cahaya memiliki sifat ....

A. cahaya tampak

B. cahaya merambat lurus

C. cahaya dipantulkan

D. cahaya dibiaskan

Kunci Jawaban D

6. Sifat bayangan yang dibentuk oleh cermin cekung apabila benda terletak pada jarak kurang dari titik fokus cermin adalah ....

A. nyata, terbalik, diperkecil, dan terletak antara M dan F

B. nyata, terbalik, diperbesar, dan terletak di depan M

C. maya, tegak, diperbesar, dan terletak di belakang cermin

D. nyata, terbalik, sama besar dan terletak di titik M

Kunci Jawaban C

7. Pasangan yang tepat antara lensa yang terdapat pada mikroskop dan bayangan yang dibentuk oleh lensa adalah ....

A. lensa objektif = bayangan maya dan diperbesar; lensa okuler = bayangan maya dan diperbesar

B. lensa objektif = bayangan nyata dan diperbesar; lensa okuler = bayangan nyata dan diperbesar

C. lensa objektif = bayangan nyata dan diperkecil; lensa okuler = bayangan maya dan diperbesar

D. lensa objektif = bayangan nyata dan diperbesar; lensa okuler = bayangan maya dan diperbesar

Kunci Jawaban D

8. Alat optik yang memiliki lensa cembung sehingga dapat membantu mendekatkan objek ke mata serta membantu untuk melihat benda yang kecil adalah ....

A. lup

B. teleskop

C. teropong

D. mikroskop

Kunci Jawaban A

9. Sebuah benda yang tingginya 12 cm diletakkan 10 cm di depan cermin cembung yang jari-jari kelengkungannya 30 cm. Sifat-sifat bayangan yang dibentuk oleh cermin tersebut adalah ....

A. maya, tegak, dan diperkecil

B. maya, tegak, dan diperbesar

C. nyata, terbalik, dan diperkecil

D. nyata, tegak, dan diperbesar

Kunci Jawaban A

10. Seseorang ingin melihat suatu benda yang berada di depan mata pada jarak 25 cm. Jika jarak kornea mata ke retina adalah 2,5 cm, maka panjang fokus sistem lensa-kornea agar benda terlihat paling jelas oleh mata orang tersebut adalah ... cm.

A. 2,26

B. 2,24

C. 3,52

D. 3,54

Kunci Jawaban B


Kunci jawaban IPA kelas 8 halaman 226-227 uji kompetensi bab 11

 Misalnya    170 Kelas VIII SMP/MTs Semester 2  cahaya yang mengenai benda terlihat berwarna merah. Hal ini berarti  spektrum cahaya merah akan dipantulkan oleh benda, sedangkan  spektrum warna lainnya akan diserap oleh benda tersebut.  Ayo, Kita Selesaikan 1. Pada gambar di bawah ini, manakah yang menunjukkan sudut  datang dan sudut pantul?  ∠a  ∠b ∠c  ∠d  Sinar datang Garis normal Sinar pantul  Bidang pantul  Sumber: Dok. Kemdikbud Gambar 11.5 Posisi Sudut Datang dan Sudut Pantul 2.

KUNCI JAWABAN IPA kelas 8 halaman 224 225 226 227 uji kompetensi bab 11 Cahaya dan Alat Opti

Jika sudut datang sebesar 30°, berapakah besar sudut pantul  yang terbentuk?   c.    Cahaya dapat Dibiaskan Bagaimana cahaya dapat dibiaskan? Untuk mengetahuinya ayo  lakukan aktivitas berikut.  Aktivitas 11.2  Mengapa Sendok Terlihat Bengkok?  Ayo, Kita Lakukan    Apa yang kamu perlukan? 1. Sendok 2. Air 3. Gelas kimia, jika tidak ada gunakan gelas bening   Ilmu Pengetahuan Alam 171    Apa yang harus kamu lakukan? 1. Isi gelas dengan air hingga terisi 43 gelas! 2. Masukkan sendok ke dalam air dengan posisi seperti pada  Gambar 11.6!  Sumber: Dok. Kemdikbud Gambar 11.

1. Mata yang normal memiliki kemampuan untuk melihat benda dengan jelas pada jarak yang dekat dan jauh. Mengapa mata kita memiliki kemampuan tersebut?

Kunci jawaban:

Mata dapat melihat benda dengan jelas pada jarak dekat ataupun jauh karena lensa mata memiliki kemampuan untuk mengubah bentuknya. Pada saat mata melihat benda yang berada pada jarak jauh, otot siliar akan berkontraksi. Hal ini akan menyebabkan lensa mata menjadi lebih datar atau mata melihat tanpa berakomodasi. Ketika kalian melihat benda yang berada pada jarak dekat, otot siliar akan relaksasi. Hal ini akan menyebabkan lensa mata menjadi lebih cembung. Pada kondisi ini mata dikatakan berakomodasi maksimum.


2. Beni memiliki penglihatan normal, kemudian dia mencoba kacamata Udin yang berlensa negatif. Ternyata, penglihatan Beni menjadi kabur. Mengapa hal ini terjadi?

Kunci jawaban

 Karena apabila orang berpenglihatan normal menggunakan kacamata berlensa negatif, maka titik fokusnya akan berubah sehingga cahaya tidak jatuh tepat di retina.

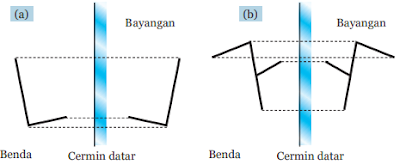

3. Lukislah bayangan yang dibentuk oleh cermin datar untuk bendabenda di bawah ini!

KUNCI JAWABAN IPA kelas 8 halaman 224 225 226 227 uji kompetensi bab 11

 Kunci jawaban

.

KUNCI JAWABAN IPA kelas 8 halaman 224 225 226 227 uji kompetensi bab 11

4. Lensa cembung sering disebut dengan lensa pengumpul (konvergen), sedangkan lensa cekung sering disebut lensa penyebar (divergen), mengapa demikian? Agar mudah menjelaskan, gunakan gambar hasil pembiasan cahaya pada lensa tersebut!

KUNCI JAWABAN IPA kelas 8 halaman 224 225 226 227 uji kompetensi bab 11

Kunci jawaban

Hal ini dikarenakan cahaya yang dibiaskan oleh lensa cembung adalah mengumpul, sedangkan cahaya yang dibiaskan oleh lensa cekung menyebar


5. Seseorang yang memiliki tinggi dari ujung kaki sampai ke matanya 150 cm berdiri di depan cermin datar yang tingginya 30 cm. Cermin itu ditegakkan vertikal di atas meja yang tingginya 80 cm dari lantai. Berapakah tinggi bayangan bagian badan orang itu yang dapat dilihat di cermin?

Kunci jawaban

5. Tinggi dari 150 cm ke bawah sampai 80 cm :

150 cm - 80 cm = 70 cm

Lalu, tingginya ditarik ke bawah hingga sisa tinggi :

80 cm - 70 cm = 10 cm

Jika sisanya tadi ditarik ke bawah dari 80 cm, maka menghasilkan :

80 cm - 10 cm = 70 cm

Sehingga, tinggi bayangannya :

t bayangan = t cermin diatas meja - 2 × sisa tinggi

                   = 80 cm - 2 × 10 cm

                   = 60 cm


6. Banyak peristiwa terjadinya orang tenggelam di kolam renang. Salah satu penyebabnya adalah kesalahan memperkirakan kedalaman kolam ketika dilihat dari atas permukaan air kolam. Peristiwa apa yang terjadi pada kasus tersebut? Jelaskan jawaban kamu!

Kunci jawaban

 Peristiwa yang terjadi adalah Pembiasan: Jika cahaya yang merambat pada suatu medium berpindah ke medium yang lain, maka pada batas kedua medium tersebut akan terjadi pembiasan atau pembelokan arah. Hal ini disebabkan karena kecepatan cahaya dalam kedua medium tersebut tidak sama. Semakin besar kerapatan suatu medium, makin kecil kecepatan cahaya yang melewatinya. Dasar kolam tampak dangkal karena sinar datang yang berasal dari dasar kolam dibiaskan menjauhi garis normal. Yang kita lihat sebagai dasar kolam adalah bayangan dari dasar kolam tersebut, bukan dasar kolam yang sebenarnya.

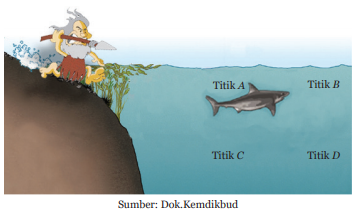

7. Perhatikan gambar di bawah ini! Jika seseorang ingin menombak ikan di dalam air, ke titik manakah posisi ujung tombak diarahkan agar ikan dapat tertangkap? Jelaskan jawaban kamu!

KUNCI JAWABAN IPA kelas 8 halaman 224 225 226 227 uji kompetensi bab 11

Kunci jawaban

 Ikan yang berada di dalam air, juga mengalami fenomena yang sama. Posisi bayangan ikan yang kita lihat bukanlah merupakan posisi ikan yang sesungguhnya karena cahaya yang terpantul dari ikan tersebut telah berbelok. Oleh sebab itu, jika kita hendak menombak ikan, maka arahkanlah tombak tersebut sedikit ke bawahnya, supaya dapat mengenai ikan dengan lebih akurat.


Demikian soal dan jawaban buku siswa ipa kelas 8 uji kompetensi bab 11 tentang cahaya dan alat optik yang telah kami bagikan. Jika ada kata dan jawaban yang menurut anda kurang tepat Anda bisa menanggapi dan bertanya melalui komentar dibawah ini. Semoga soal dan pembahasan cahaya dan alat optik ini dapat bermanfaat .
